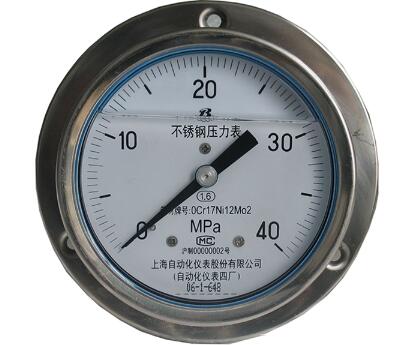

Y-153B-FZ不锈钢耐振压力表
产品简介
Y-B不锈钢压力表广泛应用于石油，化工，化纤，冶金，电站等工业部门对耐蚀，抗振要求较高的工艺流程中测量各种介质的压力，上海自动化仪表四厂生产的Y-153B-FZ不锈钢耐振压力表采用全不锈钢材料制成，仪表具有整体机构设计合理，工艺精致，有较高的测量精确度和持久的稳定性，不仅在国内被广泛应用，而且可提供出口。
技术参数
◆精确度等级：1.6级或1级
◆测量范围：0-40MPa（0～0.06、0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选）也可做成其它压力单位
◆接头螺纹：M20*1.5或其它
◆表壳材质：0Cr18Ni9（304）
◆接头材质：0Cr18Ni9（304）或0Cr17Ni12Mo2（316）
◆弹簧管材质：0Cr17Ni12Mo2（316）
◆使用环境温度：-25～70℃（外壳内充液）
◆温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
◆抗工作环境振动：V·H·4（外壳内充液）
◆外壳防护等级：IP65
◆重量：约1.5Kg
结构原理
由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
使用选型
型号举例：
Y-150B-F表示表盘直径为150mm的径向型耐腐蚀全不锈钢压力表
Y-150B-FZ表示表盘直径为150mm的径向型耐腐蚀抗振全不锈钢压力表
Y-153B-F表示表盘直径为150mm的轴向型带边或不带边耐腐蚀全不锈钢压力表
Y-153B-FZ表示表盘直径为150mm的轴向型带边或不带边耐腐蚀抗振全不锈钢压力表
安装图片及尺寸
Y-153B-FZ不锈钢耐振压力表
表盘直径150mm 轴向型安装
D=150mm d=165mm d1=5.8mm L=20mm L1=50mm L2=98mm H2=60mm
d=M20*1.5；G1/2″；ZG1/2″(NPT)
