产品简介：
       YTX位式控制压力表系借鉴国外同类先进产品的结构特点而精心研制的，该仪表能将被测流体介质的压力进行位式控制（输出通/ 断信号）的同时，可同步指示出被测压力值。上海自动化仪表四厂生产的YKX-153B位式控制压力表采用大功率微动开关，则可对一般设备直接进行控制，控制和指示系统，分别由三个独立的弹簧管带动，动作互不干涉，性能稳定可靠，表壳和导压系统均采用不锈钢材料，耐腐蚀性好。


技术参数
◆指示精确度：±1.6％FS
◆设定点误差：±3％FS
◆重复性误差：1％FS
◆切换差：

◆测量范围：0-0.1至0-60MPa各档量程，-0.1-0至-0.1-2.4MPa各档量程
◆输出信号：二线制4-20mA输出
◆触点最大容量：AC220V×15A，AC380V×8A，DC24V×1.5A阻性负载
◆绝缘电阻：不小于20MΩ
◆绝缘强度：50Hz正弦交流电2000V耐压1分钟
◆工作环境条件：环境温度-25℃～+55℃
◆容积变化量：不大于0.1cm3，相对湿度小于95％
◆抗工作环境振动：V.H.3级
◆接头螺纹：M20*1.5
◆表壳材质：0Cr18Ni9（304）
◆接头材质：0Cr18Ni9（304）
◆弹簧管材质：0Cr17Ni12Mo2（316）
◆外壳防护等级：IP54
◆重量：约2Kg


结构原理
仪表由导压系统（包括接头、弹簧管等）、杠杆机构、微动开关、设定值可调机构（包括齿轮付、设定针等）、齿轮传动机构、示数装置（包括指针、度盘等）、外壳（包括表壳、表盖、表玻璃、护塞等）和接线盒组成。仪表的外壳为防尘型结构，能有效地保护内部机件免受环境中有害物质的影响和污秽的侵入。
仪表的工作原理是基于感压元件（弹簧管）的弹性变形来驱使微动开关产生突跳的切换动作，以实现输出通/断信号。即在被测（控）介质的压力作用下，迫使弹簧管之自由端产生相应的弹性变形一位移，而管端的位移则借助杠杆机构的作用，使微动开关中的按钮（推杆）驱动弹性触头而随即产生相应的切换动作一通/断信号。当该信号传至控压系统的电路（连续至仪表中的负载应不超过规定的触点容量）中，即接通或断开，从而实现自动控压和发信（报警）的目的。与此同时，被测压力值通过弹簧管的管端位移，借助拉杆经齿轮传动机构的传动并予放大，由固定于转轴齿轮上的指针逐在度盘上指示出来。


使用选型

型号举例：
YKX-152B/Tsx表示表盘直径150mm径向带后边上下限接通发信位式控制压力表
YKX-153B/Tsx表示表盘直径150mm轴向带后边上下限接通发信位式控制压力表


安装图片及尺寸

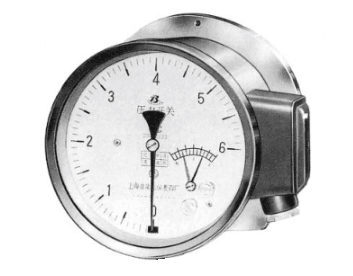

YKX-153B位式控制压力表
表盘直径150mm 轴向带边型
