YPF-100B不锈钢膜片压力表-上海自动化仪表四厂

产品简介：
       YPF膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压，上海自动化仪表四厂生产的YPF-100B不锈钢膜片压力表采用全不锈钢材料制成，增加了仪表的防腐性能，另外仪表测量系统省去了传输介质，具有安全、整体结构设计合理，工艺精致和持久的稳定性。


技术参数
◆精确度等级：2.5级
◆测量范围：正压0～1.6、2.5、4、6、10、16、25、40KPa；0～0.06、0.1、0.16、0.25、0.4、0.6、1、1.6、2.5MPa负压-1.6、-2.5、-4、-6、-10、-16、-25、-40～0 KPa；-0.1～0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa正负压-0.8～0.8，-1.2～1.2，-2～2，-3～3，-5～5，-8～8，-12～12，-20～20KPa范围可选，也可做成其它压力单位
◆接头螺纹：M20*1.5或其它
◆表壳材质：304或其它
◆接头材质：0Cr18Ni9（304）或0Cr17Ni12Mo2（316）
◆膜片材质：316L或其它
◆使用环境温度：-40～70℃；相对湿度不大于90%
◆温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
◆抗工作环境振动：V·H·3
◆外壳防护等级：IP64
◆重量：1.6或2.9Kg


结构原理
仪表由测量系统（包括法兰接头、波纹膜片）、传动指示机构（包括连杆、齿轮传动机构、指针和度盘）和外壳（包括表壳和罩圈）等组成。仪表外壳为防溅结构，具有较好的密封性，故能保护内部机构免受污秽侵入。
仪表的作用原理是基于弹性元件（测量系统上的膜片）变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形--位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。


使用选型

型号举例：
YPF-100B表示表盘直径为100mm的径向型带隔离膜片螺纹安装的不锈钢膜片压力表
YPF-100B-F表示表盘直径为100mm的径向型带隔离膜片法兰安装的不锈钢膜片压力表
YPF-150B表示表盘直径为150mm的径向型带隔离膜片螺纹安装的不锈钢膜片压力表
YPF-150B-F表示表盘直径为150mm的径向型带隔离膜片法兰安装的不锈钢膜片压力表


安装图片及尺寸

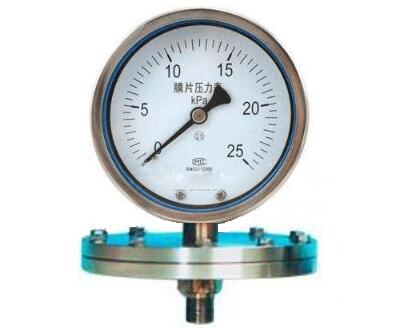

YPF-100B不锈钢膜片压力表
D=110mm D1=160mm H=66mm h=32mm
表盘直径100mm 径向型螺纹安装
