YTK-02E防爆压力控制器
上海自动化仪表四厂YTK-02E防爆压力控制器价格、产品简介、技术参数、结构原理、型号举例、安装图片及尺寸：
产品简介
YTK-02系列防爆压力控制器，适用于对有爆炸危险的腐蚀性或无腐蚀性的流体介质的压力进行二位式控制，上海自动化仪表四厂生产的YTK-02E防爆压力控制器系借助弹性元件的作用以驱使微动开关工作的控制仪表，具有结构合理、动作准确、使用可靠、开关频次高级抗振性好和触电容量大等特点。本控制器为隔爆型，防爆等级为Exd II BT4。控制器按类型分为普通型和耐蚀型（F），按切换差类型分为基本型（A）和小切换差型（B）。控制器不仅设有调节设定值的装置，还设有可供调节切换差（即压力差）的装置，以使被测（控）介质的压力切换值调至合适的控制范围内。
技术参数
◆外型尺寸：152*180*82mm
◆压力范围：0-4;0-6;0-10;0-16;0-25;0-40;0-60Mpa可选
◆设定点（值）误差：±1.6%
◆重复性误差：1.6%
◆控制方式：两位式控制（常闭及常开）
◆压力控制范围：设定值调节范围压力上限值的15-100%
◆切换差可调范围：基本型A压力上限值的10-30%；小切换差型B压力上限值的5-10%
◆触电容量：AC380V 2A或AC220V 3A
◆绝缘强度：50HZ正弦交流电2000V历时一分钟
◆使用环境：-20-70℃，相对湿度不大于90%
◆温度影响：不大于0.8%/10℃（使用温度偏离20±5℃）
◆防爆等级：Exd II BT4
◆外壳防护等级：IP54
◆仪表重量：约1.0Kg
结构原理
控制器由测量系统，控制装置，调整机构以及隔爆外壳和防爆出线套等组成；控制器的工作原理是基于检测元件（测量系统中的弹簧管）的弹性变形来驱使机能元件（控制装置中的微动开关）产牛快速的开关动作。即在被测（控）介质的压力作用下，迫使弹簧管的末端（因弹性变形）产生相应的位移，而与管端相连的微动开关中的按钮（推杆）也随之产牛相应的动作，待压力达到所设定控制值之瞬间，开关触点即切换，致使控制系统中的电路得以断开或接通，以实现自动控制和发信的目的。
型号举例
YTK-02E-A表示切换差类型为基本型的普通防爆压力控制器
YTK-02E-B表示切换差类型为小切换差型的普通防爆压力控制器
YTK-02EF-A表示切换差类型为基本型的耐腐蚀防爆压力控制器
YTK-02EF-B表示切换差类型为小切换差型的耐腐蚀防爆压力控制器
安装图片及尺寸

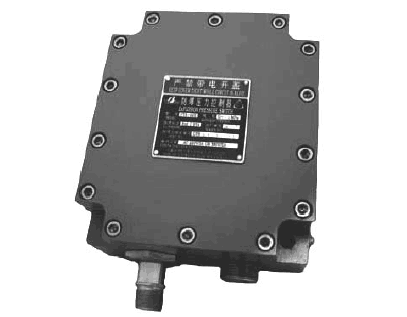

YTK-02E防爆压力控制器
YTK-02E防爆压力控制器电气接线图
