YTZ-150电阻远传压力表
产品简介：
上海自动化仪表四厂YTZ-150电阻远传压力表，适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力.在仪表内部设置一滑线电阻式发送器，可把被测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制。此外本仪表还能就地指示压力，以便于现场工艺检查。
技术参数
◆精确度等级：1.6级
◆测量范围：0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选
◆发送器起始电阻值：3-20欧姆
◆发送器满度电阻值：340-400欧姆
◆滑线电阻式发送器接线图：发送器接线端①②外加电压不大于6V DC
◆接头螺纹：M20*1.5或其它
◆表壳材质：普通钢
◆接头材质：普通钢或其它
◆弹簧管材质：0Cr17Ni12Mo2（316）
◆使用环境温度：-40～60℃，相对湿度不大于85%
◆温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
◆重量：约1.2Kg
◆配套二次仪表：XMY-10压力数字显示仪或XMY-12压力数字显示控制仪
结构原理
本仪表由一个弹簧管压力表和一个滑线电阻式发送器等所组成；仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴发生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出相应的读数值。同时，一次仪表也由指针指示出相应的压力值。
安装图片及尺寸

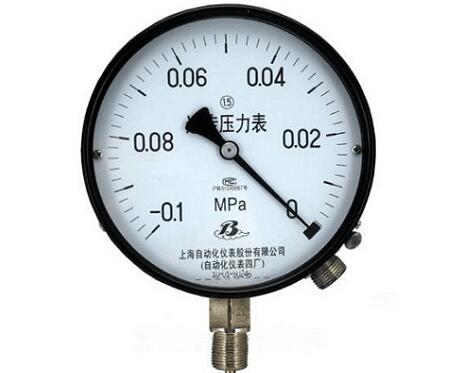

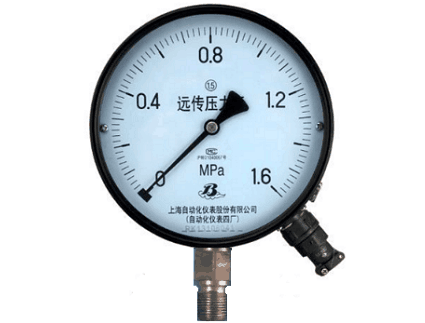

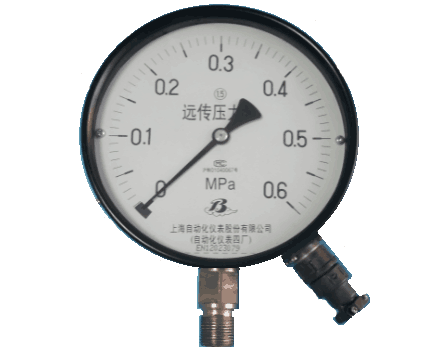

YTZ-150电阻远传压力表
表盘直径150mm 径向型
