YU-600T活塞式压力计-上海自动化仪表四厂

产品简介
YU活塞式压力计是一种压力标准仪表。上海自动化仪表四厂生产的YU-600T活塞式压力计主要适用于校验精度等级低于0.25级的精密压力表，亦可用来校验低一等级的活塞式压力计，各种工业用压力表或其他各类压力测量仪器仪表，活塞式压力计适合在周围温度为15℃～25℃，相对湿度不大于80%的条件下工作。


技术参数
◆精确度等级：0.05级或0.02级
◆标称范围：1～60MPa
◆测量范围：1～60MPa
◆活塞公称面积：0.1cm²
◆承重底盘及活塞公称质量：1.020Kg
◆承重底盘及活塞产生压力：1MPa
◆专用砝码公称质量：1.020Kg的4块和5.100Kg的11块
◆使用环境温度：15～25℃，相对湿度不大于80%
◆工作液体及传输介质：葵二酸酯（20℃时运动粘度20～25×10^-6m²/s）
◆连接螺纹：M20*1.5
◆重量含砝码：80Kg
◆检定规程：符合JJG59-2007


结构原理
活塞压力计乃是应用静压平衡原理的计量仪器：即活塞本身和加在活塞上的专用砝码重量（G）作用在活塞面积（S）上所产生的压力（P）与液压容器内所产生的压力相平衡，来测定被校验仪表的压力大小：P=G/S 式中G=mg（m：砝码质量，g：重力加速度）产品出厂时g值用标准重力加速度来定。用户使用时g值应该当地重力加速度来定，并按计算值修正砝码G的重量
压力计系由校验泵（压力发生系统）和活塞部分（压力测量系统）两部分组成：
校验泵（压力发生系统）包括手摇压力泵（13）、油杯（1）、进油阀（3）及两个针形阀（2）、（15），在针形阀（15）上装有联接螺帽（8），用以连接被校验的压力表。
活塞部分（压力测量系统）由经过精密研磨后具有精确截面的活塞（5）、活塞缸（4）及与活塞直接相连的承重底盘（7）、承重底盘上的砝码（6）所组成。
校验泵和活塞部分安装在同一底座（14）上与导管（9）相连，中间装有针形阀（2）。整个压力计由四个水平调节螺丝（11）支撑，并借以装于底座上的水平泡（12）用以校准水平位置。


型号举例
YU-6 表示精度为0.05级测量范围为0.04-0.6MPa的活塞式压力计
YU-60T 表示精度为0.05级测量范围为0.1-6MPa的活塞式压力计
YU-600T 表示精度为0.05级测量范围为1-60MPa的活塞式压力计
YU-6C 表示精度为0.05级测量范围为0.04-0.6MPa的活塞式压力计
YU-60C 表示精度为0.05级测量范围为0.1-6MPa的活塞式压力计
YU-600C 表示精度为0.05级测量范围为6-60MPa的活塞式压力计
YU-2 表示精度为0.05级测量范围为-0.1-0和0-0.25MPa的双活塞式压力计


安装图片及尺寸

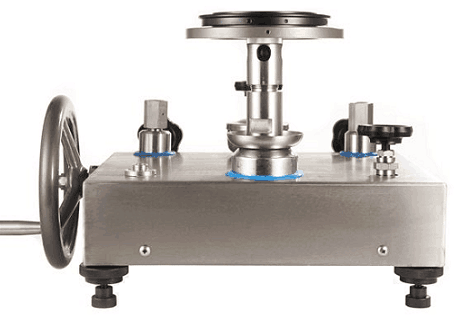

YU-600T活塞式压力计
1.油杯 2.针形阀 3.进油阀 4.活塞缸 5.活塞 6.砝码 7.承重底盘 8.联接螺帽
9.导管 10.压力泵手轮 11.水平调节螺丝 12.水平泡 13.手摇压力泵 14.底板 15.针形阀
