Y-40Z普通压力表
产品简介
上海自动化仪表四厂生产的Y-40Z普通压力表0-1MPa适用于测量无爆炸危险、不结晶、不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
技术参数
◆精确度等级：2.5级
◆表盘直径：40mm
◆安装型式：轴向型
◆测量范围：0-1MPa（0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、或-0.1～0MPa范围可选）
◆接头螺纹：M10*1
◆表壳材质：普通钢
◆接头材质：铜合金HPb59-1
◆弹簧管材质：磷铜QSn4-0.3
◆机芯：铜合金
◆使用环境温度：-40～70℃相对湿度不大于85%
◆温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
◆重量：约0.1Kg
结构原理
仪表的测量系统由接头、弹簧管和传动机构组成，通过指针指示仪表读数；当被测介质的压力通过接头传至压力表的弹簧时，弹簧管受压力的作用而产生弹性形变，从而带动传动机构及指针，此时指针在压力表表盘上指示的刻度值，即为被测介质的压力值。
型号举例
Y-40表示表盘直径40mm的径向型普通压力表
Y-40Z表示表盘直径40mm的轴向型普通压力表
Y-60表示表盘直径60mm的径向型普通压力表
Y-60Z表示表盘直径60mm的轴径向型普通压力表
安装图片及尺寸

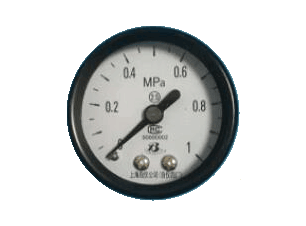

Y-40Z普通压力表0-1MPa
D=40mm L=10mm B=58mm H=23mm d=M10*1
