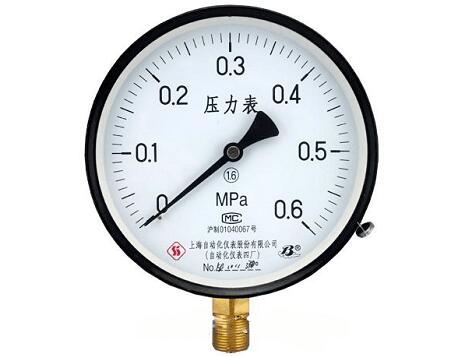

Y-100普通压力表
产品简介
上海自动化仪表四厂生产的Y-100普通压力表适用于测量无爆炸危险、不结晶、不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
技术参数
◆精确度等级：1.6级
◆表盘直径：100mm
◆安装型式：径向型
◆测量范围：0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选
◆接头螺纹：M20*1.5
◆表壳材质：普通钢
◆接头材质：铜合金HPb59-1
◆弹簧管材质：磷铜QSn4-0.3
◆机芯：铜合金
◆使用环境温度：-40～70℃相对湿度不大于85%
◆温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
◆重量：约0.5Kg
结构原理
仪表的测量系统由接头、弹簧管和传动机构组成，通过指针指示仪表读数；当被测介质的压力通过接头传至压力表的弹簧时，弹簧管受压力的作用而产生弹性形变，从而带动传动机构及指针，此时指针在压力表表盘上指示的刻度值，即为被测介质的压力值。
型号举例
Y-100表示表盘直径100mm的径向型普通压力表
Y-100Z表示表盘直径100mm的轴向型普通压力表
Y-100ZT表示表盘直径100mm的轴向带边型普通压力表
安装图片及尺寸

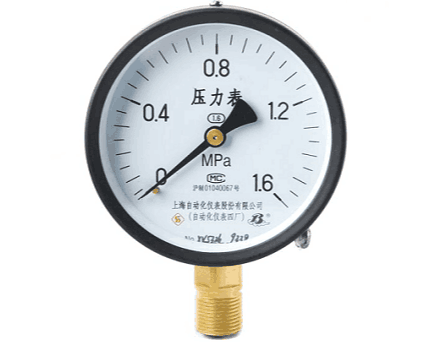

Y-100普通压力表
D=100mm L=20mm B=90mm H=42mm d=M20*1.5 d1=6mm
