Y-100B-F/Z/MFB/316L隔膜压力表
产品简介：
隔膜压力表主要用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力。为避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且不易清洗的场合，应必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜压力表。上海自动化仪表四厂生产的Y-100B-F/Z/MFB/316L隔膜压力表主要用于测量石油化工、制碱、化纤、染化、制药、食品和制酪等工业部门生产过程中各种流体介质压力。
技术参数
◆精确度等级：1.6级或1级
◆测量范围：0-1.6MPa（0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40或-0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选）也可做成其它压力单位
◆接头螺纹：M20*1.5或其它
◆表壳材质：不锈钢304
◆接头材质：不锈钢304,316
◆弹簧管材质：316
◆密封液：硅油或其它
◆隔膜体材质：0Cr18Ni9（304）
◆隔离膜片材质：316L
◆隔膜体连接方式：法兰安装
◆使用环境温度：-40～70℃，相对湿度不大于85%
◆温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
◆抗工作环境振动：V·H·3
◆外壳防护等级：IP64
结构原理
当测量介质的压力作用于隔离膜片时，则膜片产生变形，产生的压力通过密封液传导至压力表弹簧管，使弹簧管产生形变并带动齿轮传动机构和指针，此时指针在表盘上指示的压力值就等于测量介质的压力。
使用选型
型号举例：
Y-100/Z/MFB/316L表示表盘直径100mm，法兰材质不锈钢，隔离膜片材质316L，法兰连接的隔膜压力表
Y-100B-F/Z/MFB/316L表示表盘直径100mm，法兰材质不锈钢，隔离膜片材质316L，法兰连接的不锈钢隔膜压力表
Y-100B-FZ/Z/MFB/316L表示表盘直径100mm，法兰材质不锈钢，隔离膜片材质316L，法兰连接的不锈钢耐振隔膜压力表
安装图片及尺寸

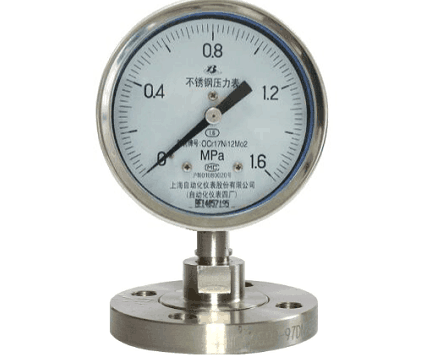

Y-100B-F/Z/MFB/316L隔膜压力表
表盘直径100mm 隔膜法兰安装
