YA-150氨用压力表
产品简介
上海自动化仪表四厂生产的YA-150氨用压力表0-1.6MPa主要适用于在化肥生产过程中或制冷设备中用来测量氨的液体、气体或其混合物等的压力；亦可用于测量对普通碳素钢、奥氏体类不锈钢、合金结构钢以及锡铅合金钎焊料等无腐蚀作用的、非结晶和凝固的各种介质的压力。
技术参数
◆精确度等级：1.6级
◆表盘直径：150mm
◆安装型式：径向型
◆测量范围：0-1.6MPa（0～0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选）
◆接头螺纹：M20*1.5
◆表壳材质：普通钢
◆接头材质：合金钢
◆弹簧管材质：合金
◆使用环境温度：-40～70℃，相对湿度不大于90%
◆温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
◆重量：约0.9Kg
结构原理
仪表由导压系统（包括接头、弹簧管等）、齿轮传动机构、示数装置（包括指针与度盘）和外壳（包括表壳、表盖、密封垫圈、表玻璃）等所组成；当被测介质的压力通过接头传至压力表的弹簧时，弹簧管受压力的作用而产生弹性形变，从而带动传动机构及指针，此时指针在压力表表盘上指示的刻度值，即为被测介质的压力值。
型号举例
YA-100表示表盘直径100mm的径向型氨用压力表
YA-150表示表盘直径150mm的径向型氨用压力表
安装图片及尺寸

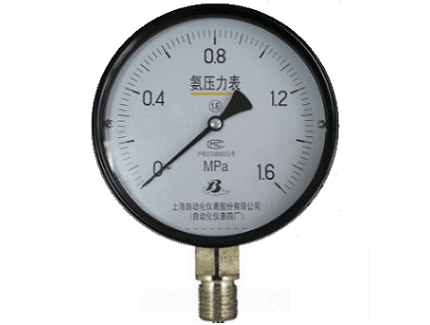

YA-150氨用压力表0-1.6MPa
D=150mm H=116mm L=20mm S=17mm
