YA氨用压力表-上海自动化仪表四厂

产品时间:2021-09-20

简要描述:

YA氨用压力表 产品简介 上海自动化仪表四厂生产的YA氨用压力表系列产品主要适用于在化肥生产过程中或制冷设备中用来测量氨的液体、气体或其混合物等的压力;亦可用于测量对普通...

详细介绍

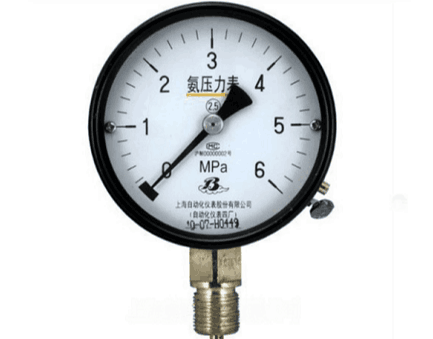

YA氨用压力表

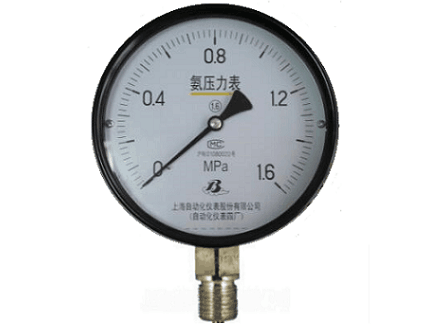

YA氨用压力表

产品简介
上海自动化仪表四厂生产的YA氨用压力表系列产品主要适用于在化肥生产过程中或制冷设备中用来测量氨的液体、气体或其混合物等的压力;亦可用于测量对普通碳素钢、奥氏体类不锈钢、合金结构钢以及锡铅合金钎焊料等无腐蚀作用的、非结晶和凝固的各种介质的压力。



技术参数
◆精确度等级:1.6级、2.5级
◆表盘直径:Φ100mm、150mm
◆安装型式:径向型
◆测量范围:(0~0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1~0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选)
◆接头螺纹:M20*1.5
◆表壳材质:普通钢
◆接头材质:合金钢
◆弹簧管材质:合金
◆使用环境温度:-40~70℃,相对湿度不大于90%
◆温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)
◆重量:YA-100约0.6Kg,YA-150约0.9Kg



结构原理
仪表由导压系统(包括接头、弹簧管等)、齿轮传动机构、示数装置(包括指针与度盘)和外壳(包括表壳、表盖、密封垫圈、表玻璃)等所组成;当被测介质的压力通过接头传至压力表的弹簧时,弹簧管受压力的作用而产生弹性形变,从而带动传动机构及指针,此时指针在压力表表盘上指示的刻度值,即为被测介质的压力值。



型号举例
YA-100表示表盘直径100mm的径向型氨用压力表
YA-150表示表盘直径150mm的径向型氨用压力表



安装图片及尺寸

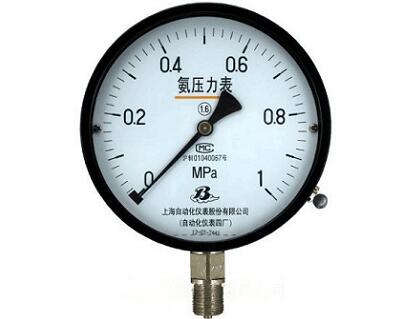

YA氨用压力表
YA-100:D=100mm H=87mm L=20mm S=17mm
YA-150:D=150mm H=116mm L=20mm S=17mm
YA氨用压力表安装图片及尺寸
