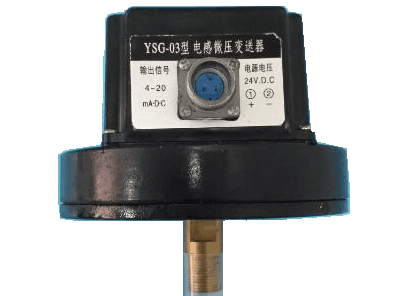

YSG-03电感微压变送器
产品简介：
上海自动化仪表四厂生产的YSG-03电感微压变送器适用于测量空气的压力或负压，仪表既能将被测介质的压力值转换成标准的直流电流或电压信号，以便于较长距离传送测量值，又能在中央控制室中与二次仪表进行配套，以实现生产过程的自动检测与控制，仪表具有3位半液晶指示压力值的特点。
上海自动化仪表四厂生产的YSG-03电感微压变送器适用于测量空气的压力或负压，仪表既能将被测介质的压力值转换成标准的直流电流或电压信号，以便于较长距离传送测量值，又能在中央控制室中与二次仪表进行配套，以实现生产过程的自动检测与控制，仪表具有3位半液晶指示压力值的特点。
技术参数
◆精确度等级：1.6级
◆测量范围：负压-250Pa～0至-40000Pa～0各档量程；正压0～250Pa至0～40000Pa各档量程；正负压-120～120，-200～200，-300～300，-500～500，-800～800，-1200～1200，-2000～2000，-3000～3000，-5000～5000，-8000～8000，-12000～12000，-20000～20000Pa
◆接头螺纹：M20*1.5
◆表壳材质：普通钢
◆接头材质：普通钢或铜
◆工作电压：DC24V
◆输出信号：DC4～20mA
◆负载电阻：小于等于350欧姆
◆配套二次仪表：XMY-30数字显示仪或XMY-32数字显示控制仪
◆使用环境温度：-10～55℃
◆温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.75%/10℃
结构原理
仪表是由两部分组成：一是机械式指针指示压力表，另一是变换部及电子放大器。前者由测量系统传动指示部分和外壳部分组成，仪表的外壳为防溅型结构，具有较好的密封性，故能保护内部机构免受机械损伤和污秽侵入。后者包括位移--电感变换器及电子放大器，放大器部件用室温硫化硅橡胶浸涂表面，故具有较好的耐腐蚀性能及抗潮性能。
型号举例
YSG-2表示工作电压为AC220V输出信号为DC0-10mA的电感压力变送器
YSG-3表示工作电压为DC24V输出信号为DC4-20mA的电感压力变送器
YSG-4表示工作电压为AC220V输出信号为DC0-20mV的电感压力变送器
YSG-02表示工作电压为AC220V输出信号为DC0-10mA的电感微压变送器
YSG-03表示工作电压为DC24V输出信号为DC4-20mA的电感微压变送器
YSG-04表示工作电压为AC220V输出信号为DC0-20mV的电感微压变送器
安装图片及尺寸
YSG-03电感微压变送器
