YSG-4电感压力变送器
产品简介：
上海自动化仪表四厂生产的YSG-4电感压力变送器，主要适用于工业过程和测量系统中各种非结晶和非凝固对钢铁及其合金不起腐蚀作用的流体介质的压力或负压测量。仪表既能将被测介质的压力值转换成标准直流的电流或电压信号，以便于较长距离传送测量值，又能在中央控制室中与二次仪表进行配套，以实现生产过程的自动检测与控制，具有机械式指针直接指示压力值的特点。
技术参数
◆精确度等级：1.6级
◆测量范围：0-0.6MPa（0～0.06、0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选）
◆接头螺纹：M20*1.5
◆表壳材质：普通钢
◆接头材质：普通钢或铜
◆工作电压：AC220V
◆输出信号：DC0～20mV
◆负载电阻：大于等于50000欧姆
◆配套二次仪表：XMY-40数字显示仪或XMY-42数字显示控制仪
◆使用环境温度：-10～55℃
◆温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.75%/10℃
结构原理
仪表是由两部分组成：一是机械式指针指示压力表，另一是变换部及电子放大器。前者由测量系统传动指示部分和外壳部分组成，仪表的外壳为防溅型结构，具有较好的密封性，故能保护内部机构免受机械损伤和污秽侵入。后者包括位移--电感变换器及电子放大器，放大器部件用室温硫化硅橡胶浸涂表面，故具有较好的耐腐蚀性能及抗潮性能。
型号举例
YSG-2表示工作电压为AC220V输出信号为DC0-10mA的电感压力变送器
YSG-3表示工作电压为DC24V输出信号为DC4-20mA的电感压力变送器
YSG-4表示工作电压为AC220V输出信号为DC0-20mV的电感压力变送器
YSG-02表示工作电压为AC220V输出信号为DC0-10mA的电感微压变送器
YSG-03表示工作电压为DC24V输出信号为DC4-20mA的电感微压变送器
YSG-04表示工作电压为AC220V输出信号为DC0-20mV的电感微压变送器
安装图片及尺寸

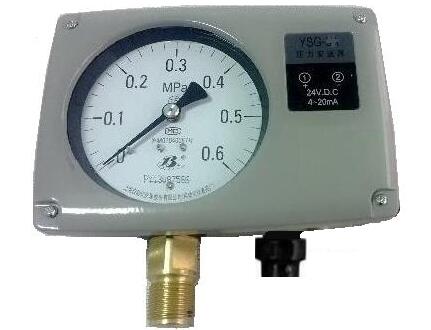

YSG-4电感压力变送器
